TDA2009×２ ４チャンネル・バイアンプの製作 青山貞一 ２００６年１０月９日,　２００９年１２月２３日

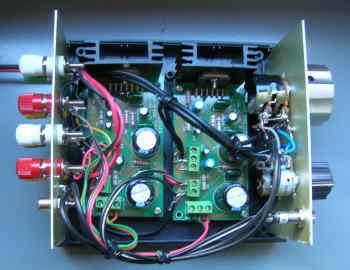

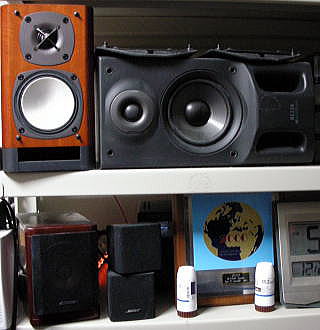

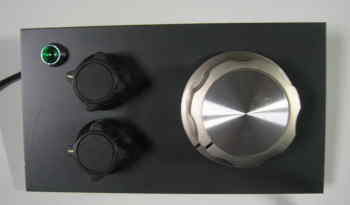

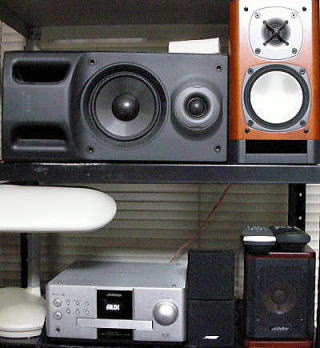

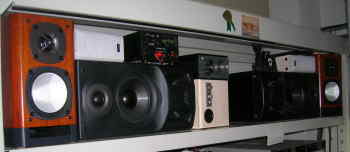

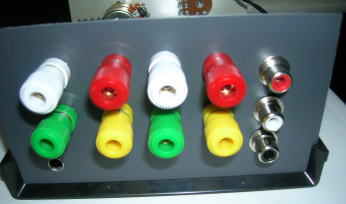

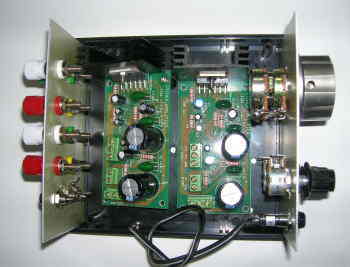

先にTDA2009を使った超廉価な１０Ｗ×２のピュアオーディアンプの製作記事を書いた。読者から多くの反響が寄せられた。 ●青山貞一：７００円のＬＳＩによる本格的オーディオアンプの製作 　その後、OｎｋｙｏからＤ-Ｄ１Ｅと言う小型スピーカーが売り出されていることを知り、有楽町のビックカメラで実売価格約１万９千円で購入した。もちろん２本のスピーカーで約１万９千円である。 　１０Ｗ×２のピュアオーディアンプに接続して楽しんでいたが、問題があった。 　従来から使っている古いコンポについていたビクターのスピーカーの中音が捨てがたい。 　いい音をしている。 　そこで両者をパラレルにアンプに接続して聞いていた。しかし、音圧が異なる。音圧が低いＤ−Ｄ１Ｅの音が前に出でこない。曲によって、どちらかのスピーカーの方が良いことがある。などなど。 　そこで、ＴＤＡ２００９をつかったピュアアンプをもう一セット製作し、それぞれのアンプでビクターとＯＮＫＹＯのＤ−Ｄ１Ｅそれぞれを駆動したらどうかと考えた。 　なんと言っても、ＴＤＡ２００９（１０Ｗ×２）は部品で製作すれば１５００円で十分。 　完成品のボードでも税込みで２３００円程度だ。だから、もうひとつＴＤＡ２００９アンプをつくれば、４チャンネルのピュアオーディオ用の高音質バイアンプができる！ 　可能ならアンプ全体（４チェンネル）の音量調整は今まで通りひとつとし、ふたつのスピーカーそれぞれ用にボリューム（それぞれ２連）をつけ、曲によって、�@Ｄ−Ｄ１Ｅだけ聞く、�Aビクターのスピーカーだけ聞く、�B両方を任意の音量でミックスして聞くの３通りが可能となるようにしたい。 　料理の種類によって、塩と胡椒を適度に振りかけるあれだ！！ 　そこでかって知ったるアキバの店で、追加のための部品を購入。店で買った主な部品は以下の通り。 　ＴＤＡ２００９（１０Ｗ×２）アンプ　　　　１個　　　　２３００円 　２チャンネル（Ｌ＋Ｒ）スピーカー接続用陸軍端子 　　　　　　　　　　　　　　　　　　　　　　　　４個　　　　　１６０円 　５０ｋオームＢタイプ２連ボリューム　　２個　　　　　６４０円 　 　追加費用は、何と３０００円ちょっとである。 　前のブログにも示したが、ＴＤＡ２００９は、以下の形状をしている。 　実物は小さなＬＳＩだ。これに放熱版をつけて使う。 　２８Ｖを与えると最大で１０Ｗはでると書いてある。TDA2009 は英語では、10W+10W High Quality Stereo Amplifier　LSIとあり、あえて High Quality Stereo Amplifierとある。　 　下はＴＤＡ２００９をひとつ使った２チャンネル用高音質オーディオアンプである。 左のＬＳＩを使った基板完成品 この写真では放熱版がついていない！ 　基本回路は以下の通り。 　新たに２チャンネル分のアンプを追加する工作は至って簡単。 　下の写真は、今までのアンプにもうひとつTDA2009の１０Ｗ×２のアンプをならべたところを示している。 　写真では、右下に２連ボリューム×２が見える。 　このボリューム用のダイアルツマミは、その昔、無線のＳＷＲ測定機のものを再利用した。以下の写真ではまだ配線をしていない。 　ちなみに以下は改造前の２チャンネルのみのアンプの配置、配線写真。 　下はケースから出したフェース（フロント）の配線前写真。左側の２つのボリュームダイアルが新規に加わった。 　下は、ケースウラ面の写真。従来は、白と赤だけだったが、今回は緑と黄が加わっている。 　下の写真は配線後の写真。結構きれいにまとまっている（笑い） 　下の写真は、フロントから撮影した配線後の写真。 　何しろ小さく軽い。実際には、スタンドオフを利用しサブウーファ用端子用のミキサーとＬＰＦが入れてある。 　下は低電圧電源（測定器用の小さなもの）を上にのせたところ。簡素だが内容はしっかりしている。 　下は私のピュアオーディオシステム。 　両端がＯＮＫＹＯのＤ−Ｄ１Ｅ。その隣がビクターのスピーカー。白い小さなスピーカーとセンターアンプ（薄黄色）はパソコン用。パソコン用センターアンプのＥＵにちょこっと座っているのが４チャンネルバイアンプ。 　バイアンプを最初から製作する場合の部品と価格を以下に示す。ただし、電源は別。 　１）TDA2009アンプ　　　　　　　２　　　　　４６００円 　2)２連ボリューム　　　　　　　 　３　　　　　　９６０円 　3)ABSケース　　　　　　　　　 　１　　　　　　８５０円 　4)陸軍端子　　　　　　　　　　　 ８　　　　　　３２０円 　5)ＲＣＡ端子(雌のみ）　　　　　 ３　　　　　　１５０円 　6)パイロットLED　　　　　　　　　１　　　　　　１２０円 　7)スタンドオフ　　　　　　　　　　４　　　　　　１４０円 　8)つまみ　　　　　　　　　　　　　３ 　　　　　　９００円 　9）配線　　　　　　　　　　　　　　１セット　　　２５０円 10）LPF用汎用プリント基板　　　１　　　　　　　８０円 11)同抵抗・コンデンサー類　　　１セット　　　８００円 12)NE5532　　　　　　　　　　　　　１　　　　　　１２０円 −−−−−−−−−−−−−−−−−−−−−−−−− 　　　　　　　　　　　　　　　　　　　　　　　　　　９２９０円 　※ＲＣＡ端子の３つめはファブウーファー用 　このバイアンプの使用感だが、予想通り、すばらしいのひとことだ。 　通常は、両スピーカー使用の割合はほぼ固定しているが、曲により両スピーカーのミックス割合をつまみを回すだけで、簡単に変えられる。 　出力も超小型ながら１０Ｗ×４＝４０ワットとなり余裕がでた。入力はＯＮＫＹＯのオーディオカードを装着したＰＣ上のＣＤ及びファイルである。 　アキバのオーディオ展示の試聴で内外の高級アンプと高級スピーカーを組み合わせでいろいろ聞いているが、自分の小さな書斎で聞く限り、この１万円そこそこの４チャンネルの超小型軽量のバイアンプは遜色ない思っている。 　LSIのＴＤＡ２００９そのものは１個、３百円〜７百円であるから、８チェンネルアンプなどを自作する場合は、プリント基板から自作すれば、一基あたり1400円程度で製作可能である。 　以下は現在のシステム。 2009年12月23日夕方 右側のスピーカーシステム 左側のスピーカーシステム
