運搬車両降下ばいじん予測システム Super DUST(H) 環境アセスメントマニュアル標準モデル

御社オフィス、オンライン等でデモを実施します。
使い勝手、疑問点、サポート内容をご確認いただけます。
御社の用途に合わせたご提案を行います。

Super シリーズ共通の特徴

  • 使いやすさ:シリーズ共通の操作性、地図を表示してマウスで座標指定、作業効率化のための様々な工夫
  • サポート:実践的な導入時研修、丁寧迅速なサポート、開発者・プロの実務者による質問対応・アドバイス・調査
  • 最新のソフトウェア:迅速な最新モデル対応、ユーザー要望を取り入れた日常的な改良
  • 費用対効果:業務の効率化・コスト削減に高いコストパフォーマンス、5年間無料サポート・バージョンアップ版提供
  • 教育効果:熟練の実務者から実務初心者まで丁寧なサポートにより実務レベルの向上
  • 導入実績:環境アセスメント実施機関、ゼネコン、騒音対策関連、機械メーカー、行政、大学等に多数の導入

Super DUST(H)とは

  資材及び機械の運搬車両による降下ばいじん・粉じん影響予測・評価を標準モデルを用いた膨大な量の計算を簡単に行えます。

 基準降下ばいじん量、拡散係数、日交通量、平均月間工事日数等および季節の気象条件(風向出現頻度、平均風速)等を考慮します。

予測モデルの概要

  • 道路環境影響評価の技術手法(平成24年度版):道路事業の環境アセスメントのためのマニュアルで、資材及び機械の運搬車両による降下ばいじん予測モデルも示されています。

  • 予測対象時間:季節毎等一定の期間の気象条件の出現頻度を考慮した月あたりの降下ばいじん量の計算を4季節について行います。

降下ばいじん予測で考慮される要素

  • 発生源
    • 建設工事車両(面源)(幅員3.5m走行路の中心線を作成できます。
    • 日交通量、1台あたり面積あたりの基準降下ばいじん量、拡散係数、平均月間工事日数を考慮します。
    • 発生源条件は4季節についてそれぞれ設定でき、季節毎の計算、4季節一括の計算もできます。

  • 気象データ:計算には風向、風速が用いられます
    • 観測値(1時間値)はテキストデータ、CSVファイル等として与えると、風向別の平均風速が集計されて4季節分の気象データとして保存され予測に用いられます。
    • 観測値は気象庁のサイトからアメダスのデータをCSVファイルとしてダウンロードしたものを直接読み込むことができるので簡単に気象データを作成できます。

予測対象範囲

  • 平面予測:背景地図画像の範囲を対象として降下ばいじん量分布を予測します。計算結果はカラーメッシュ、コンター、距離減衰グラフ、3次元で表示できます。

  • 地点予測:平面予測範囲上にマウスで指定した複数地点を対象として降下ばいじん量を予測し、一覧として示します。

予測結果表示

 予測結果は、降下ばいじんの分布が直感的に分かりやすいカラーメッシュ、環境アセス等で一般的に用いられるコンター(線のみと線の間を色で塗りつぶしたものの2通り)、プレゼンテーション効果の高い3次元表示グラフ地点別結果などで表示できます。

 カラーメッシュの色、間隔、コンターの色、間隔、太さ、数字の有無、数字の大きさなどは自由に変更できます。
 色数の増加、グラデーション設定も簡単に行えます。

 メッシュ、コンターのコピー&ペーストやJPEGファイルへの出力、コンターのDXFファイルへの出力ができます。

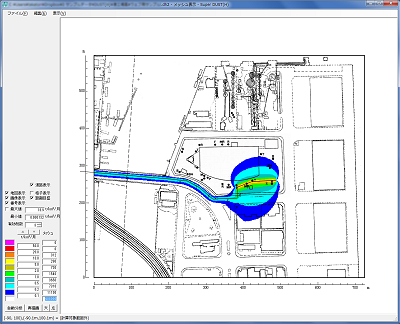

カラーメッシュ表示

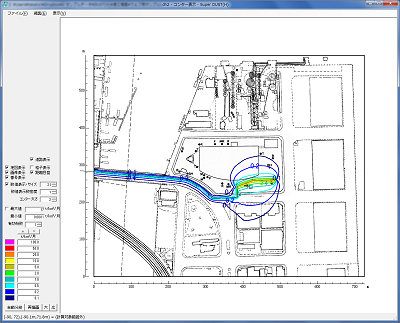

カラーコンター表示

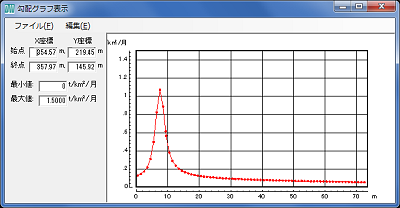

勾配グラフの例

便利な諸機能

 実務を効率的に行うための様々な機能があります。以下はその一例です。

 ユーザーからの要望にも対応して常に改良、機能の拡充を行っています。

  • 背景地図の表示:データ作成時、結果表示時に画像データおよび線画の地図を表示できます。地図画像は全体に表示することも、一部に表示することもできます。

  • 縮尺から計算範囲の自動設定:表示した地図画像に縮尺がある場合には計算範囲(メッシュ数とメッシュ間隔)を縮尺から自動設定できます。

  • マウスドラッグによる座標の移動:マウスドラッグにより簡単に発生源、計算地点等を移動できます。

  • カーソル位置の降下ばいじん量表示:画面上でマウスカーソルを動かすだけで、平面計算結果よりマウスカーソルに近い格子点の降下ばいじん量を表示します。

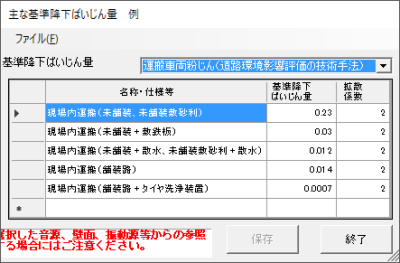

  • 基準降下ばいじん量データベース:道路環境影響評価の技術手法(平成24年度版)掲載のデータ(現場内運搬道路未舗装、舗装路、敷砂利、敷鉄板、散水、タイヤ洗浄などの組み合わせ5パターン)がデータベースに登録されているのでクリックするだけで簡単に設定できます。追加、編集が可能です。


データベース


  • 風配図:気象データより風配図、風向別平均風速グラフを作成できます。

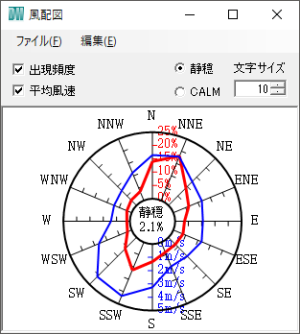

風配図・平均風速グラフ


  • 計算データの平行移動、回転:計算データ全体を水平方向、鉛直方向に指定した距離移動したり、原点を中心に任意の角度回転したりできます。

  • Super NOISE(H)(道路交通騒音予測)との相互活用Super NOISE(H)で作成した建設工事の音源データを読み込めるため、建設工事降下ばいじん量予測時に座標をあらためて入力する必要はありません。

  • Super DUST(P)(建設機械降下ばいじん予測)との相互活用Super DUST(P)の予測結果を読み込んで重合できます。

データ数等

  • メッシュ数: 制限なし(通常300×300以上)
  • メッシュ間隔: 任意に設定(1m未満〜数百m等)
  • 対象空間規模: 制限なし
  • 道路リンク数: 制限なし
  • 道路リンク座標: 0.01m単位、マウス、数値入力

動作環境

  • OS: Windows Vista SP1、Windows 7、Windows 8、Windows 10(最新盤の動作確認はWindows 10で行っています)
  • ストレージ(HDD, SSD)、主記憶(RAM):一般的にOSが推奨する程度で使用可能です。
  • USBポート:ライセンス用にUSBの空きポートが1つ必要です。

サポート体制

  • 導入時研修:ユーザーのオフィスあるいはオンラインで導入時研修を行います(追加費用はかかりません)。
    予定されている業務がある場合にはそれを対象とすることで業務が効率的、確実に進みます。

  • サポート期間:導入時より5年間のサポートおよび最新版の提供を行います。
    開発技術者が操作方法、パラメータやモデルの考え方等に到るまで幅広く業務を支援いたします。

  • 最新モデル対応・機能改良:日常的にソフトウェアの改良を行っております。
    最新モデルへの対応も迅速に行っています。

  • ユーザーの要望対応:ユーザーからの要望により機能や予測モデルの追加・改良を行っております。原則として追加費用はいただいておりません。

  • 定期的なバージョンアップ版の提供:サポート期間中はバージョンアップのあった月(ほぼ毎月)は更新の内容をお知らせし、最新版を提供しています。

デモのご案内

  • 御社のオフィスにてあるいはオンラインでソフトウェアをご覧いただきながらご説明し、ご質問等にお答えいたします。また、想定されている業務のご相談にも対応しております。
  • デモには費用はいただいておりません。北海道から沖縄までご希望の場合には日程調整を行いますので、下記の問い合わせ先まで御連絡ください。

御購入のご案内

  • ご不明の点、ご希望等ございましたらお問い合わせください。
  • 御依頼いただければ価格表をメールいたします。また見積書を作成いたします。
  • 複数システムの同時購入、複数ライセンスの購入には割引がございます。



計算サービスのご案内

■ 高度で迅速な計算業務に対応いたします
  • Super DUST(H)を用いて環境アセスメントの標準モデルを用いた計算サービスに対応いたします。
  • ソフトウェアの購入の予算的、時間的な余裕が無い場合、納期に余裕が無い場合、複雑な条件設定が必要な場合、Super DUST(H)を用いた出力を実際の業務で見てみたい場合等にご利用ください。
  • 既にソフトウェアを購入されたお客様にはデータ納品も可能です。データの条件を変更して再計算、検討等にご活用いただけます。

■ 見積を御依頼ください
  • 計算対象範囲、工事用道路位置等が分かる図面、予測対象範囲(特定地点、平面コンター等)、報告書作成の要否(結果だけでいいか、報告書形式での納品が必要か)および納期等をお知らせください。
